隔膜泵

DBY3-10/15電動隔膜泵

DBY3-10/15電動隔膜泵
材料

泵體材料
 代號
鑄鐵
 Z
鋁合金
 L
304304不銹鋼 S
316316不銹鋼 S316
工程塑料
 PP
聚偏二氟乙稀
 PVDF
流體襯氟
 F

分享給：

概述

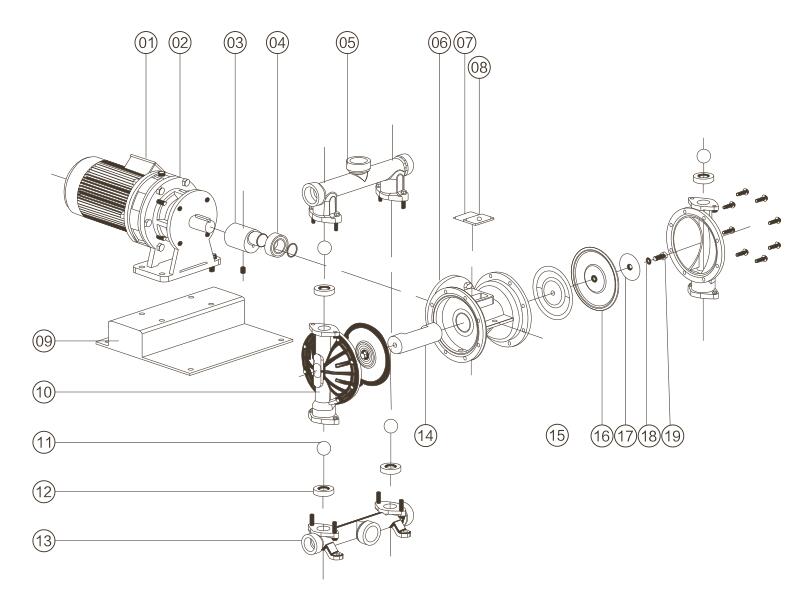

電動隔膜泵是一種新型的泵類，近年來，由于在隔膜 材質上取得了突破性的進展，來應用于石化、陶瓷、冶金 等行業，特點是不需灌引水，自吸能力強。 電機通過減速箱帶動左右兩端活塞軸上面的隔膜一前 一后往復運動。在左右兩個泵腔內，裝有上下四個單向球 閥隔膜的運動，造成工作腔內的容積的改變，迫使四個單 向球閥交替地開啟和關閉，從而將液體不斷地吸入和排 出。 電動隔膜泵適用于低壓場合。


性能特點

DBY系列電動隔膜泵具有下列特點：
1、不需灌引水，自吸能力達5米以上。
2、通過性能好，直徑在5毫米以下的顆粒、泥漿等均可以毫不 費力地通過。
3、由于隔膜將被輸送介質和傳動機械性分開，所以介質絕對不 會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介 質，隔膜分為氯丁橡膠、氟橡膠、丁腈橡膠等，完全可以滿足不同 用戶的要求。
4、體積小重量輕：由于采用了行星擺線傳動結構，故使泵型獲 得小尺寸如與同類型泵來比較，其體積重量均下降一半左右。

5、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、 襯膠、襯氟。電機分為普通式和防爆式、調速式三種，目前該泵正 應用在下列場合。


主要用途

1、各種劇毒、易燃、易軍發液體。

2、和種強酸、強堿、強腐蝕液體。

3、可輸送較高溫度的介質100℃。
4、熱水回收及循環。
5、油罐車、油庫、油品裝卸。
6、泵吸泡菜、果醬、土豆泥、巧克力等。
7、泵吸油漆、樹膠、顏料粘合劑。
8、各種瓷器釉漿水泥灌漿灰漿泥漿。
9、各種橡膠漿乳膠、有機溶劑、填料。
10、用泵為油輪駁船清倉吸取倉內污水及剩油。
11、啤酒花及發酵粉稀漿、糖漿、糖蜜。
12、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
13、各種特殊介質的吸送。

正確選用隔膜
本隔膜泵的主要部件是隔膜，正確選用隔膜可以達到事半功倍 的目的，用戶訂貨時須注明輸送介質的性質，以便配備不同隔膜， 一般隔膜有下列幾種：
1、丁腈隔膜 N:主要用于耐油場合。
2、氯丁橡膠 C:本廠特制，主要用于耐丙酮及各種酸類、堿 類。
3、氟橡膠 V:本廠特制，主要用于高溫150℃，耐甲苯耐腐 蝕。但價格比其它隔膜高。

4、聚四氟乙烯 F:非常優良的耐腐蝕和耐熱性，當今世界上耐腐蝕性能******材料之一。食品級。

5、聚全氟乙丙烯 F46:耐腐蝕性與聚四氟乙烯相似，耐溫性略差，韌性好。食品級



規格一覽表

型號 入口 出口 連接方式 泵體材質
inc mm inc mm NPT BSPT
ANSI
法蘭
DIN
法蘭
鑄鐵
Z
鋁合金
L
不銹鋼
SS
塑料
PP
流體襯氟
DBY3-10
 3/8
 10 3/8
 10 ★
 ★
 ★
 ★
 ★
 ★
 ★
 ★
 -
DBY3-15
 1/2
 15 1/2
 15 ★
 ★
 ★
 ★
 ★
 ★
 ★
 ★
 -

主要性能規格
型號
流量
(m3/h)
吸程
(m)
揚程
(m)
出口壓力
(kgf/cm2)
轉速
r/min
電機功率
減速機速比
工作溫度
鑄鐵
 不銹鋼 鋁合金
 聚丙烯
 流體襯氟
DBY3-10
 0.5
 3 30 3 1450
 0.55
 1:17
 90
 100 90 70 -
DBY3-15
 0.75
 3 30 3 1450
 0.55
 1:17
 90
 100 90 70 -

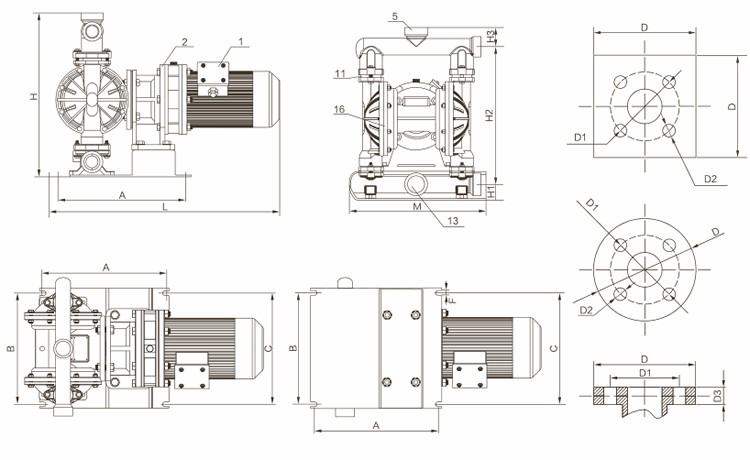

型號
 A B C F L H H1 H2 H3 M 螺紋式
 法蘭式
 重量
D D1 D2 D3 鑄鐵
 不銹鋼
 鋁
 塑料
 流體襯氟
DBY3-10
 340
 145
 145
 12 630
 330
 75
 215
 35
 220
 1/2
 75
 50 4-φ12
 12 45
 44
 42
 41
 -
DBY3-15
 340
 145
 145
 12 630
 330
 75
 215
 35
 220
 1/2
 80
 55 4-φ12
 12 45
 44
 42
 41
 -
DBY3-25
 425
 155
 155
 14 760
 564 125 400
 39
 340
 1 100 75 4-φ12
 14 98 96 89     87 109
DBY3-40
 425
 155
 155
 14 760
 564 125 400
 39
 340
 1 1/2
 130 100 4-φ14
 16 98 96 89 87 109
DBY3-50
 425
 155
 155
 14 775 585
 97
 445 43 420
 2 140 110 4-φ14
 16
 108
 108
 94 -
 -
DBY3-65
 425
 155
 155
 14 775 585
 97
 445 43 540
 2 1/2
 160 130 4-φ14
 16
 108
 108
 94 -
 -
DBY3-50A
 470
 330
 215
 16 930
 752
 127
 625
 -
 420
 -
 方130
 110 4-φ14
 16
 245 225 207
 185
 -
DBY3-65A
 470
 330
 215
 16 930
 752
 127
 625
 -
 540
 -
 方130
 130 4-φ14
 16
 245 225
 207
 185
 -
DBY3-80
 470
 330
 215
 16 930
 755 112
 580
 63 600
 3 190 150 4-φ16
 18 250 225
 210 -
 -
DBY3-100
 470
 330
 215
 16 930
 755 112
 580
 63 600
 4 210 170 4-φ16
 18 250 225
 210 -
 -
